W 2020 roku na rynek weszła wysokotemperaturowa pompa ciepła Daikin Altherma 3H HT – rozbiła wówczas bank. Konkurencji nie było, a ta która jest teraz, zaczęła doganiać Althermę 3H HT dopiero po 3-4 latach.
Po kolejnych 5 latach, kiedy Daikin sprzedał już w Europie ponad 1,3 mln pomp ciepła, wchodzi na rynek nowa, czwarta ich generacja, Altherma 4H.
Pierwsza pompa Daikin na czynniku R290.

R290 popularnie nazywany jest propanem, jednak nie jest to propan techniczny czy też propan z klasycznej butli ogrzewacza gazowego lub butli turystycznej. To trzy różne „propany”, o nieco innym składzie, właściwościach i przeznaczeniu. Ale zostańmy przy popularnej nazwie.

Dlaczego propan?
Propan nie jest czymś nowym w chłodnictwie. Jako czynnik chłodniczy znany jest od 100 lat.
Ma świetne właściwości termodynamiczne.

Jego temperatury wrzenia i skraplania oraz ciepło parowania, powodują, że wymiana ciepła jaka następuje w agregacie pompy ciepła oraz w jednostce wewnętrznej jest efektywniejsza, zachodzi przy niższych ciśnieniach oraz pozwala na uzyskanie wyższych temperatur zasilania z mniejszym zużyciem energii. Bajka.

Czy można więc powiedzieć, że jest idealny dla pomp ciepła?
Z punktu widzenia fizyki (temperatury, o których mowa wyżej)? – tak.
Z punktu widzenia technologii? – dość długo odpowiedź brzmiała: NIE.

Dlaczego?
Bo jest łatwopalny i wybuchowy.

Wymaga spełnienia najwyższych kryteriów bezpieczeństwa, obejmujących nie tylko skonstruowanie układu chłodniczego pompy ciepła, która zapewni bezpieczną eksploatację i pracę urzadzenia, ale i jego produkcję, transport, dobór, montaż, serwisowanie i likwidację.
A to kosztuje.

Jednak na technologię wpłynęła ekologia.
Zmiany klimatyczne dzieją się na naszych oczach.
Popyt na pompy ciepła w Europie rośnie gwałtownie i jest liczony w dziesiątkach milionów sztuk.

Miliony pomp ciepła x kilogramy klasycznego czynnika x tony ekwiwalentu CO2 – dają setki milionów ton dwutlenku węgla.

Tymczasem wpływ propanu na globalne ocieplenie jest znikomy.
Ekwiwalent CO2 dla propanu to 3kg, podczas gdy dla freonu R32 to 675kg, a dla R410A to 2088kg.

Propan jest też gazem naturalnym, wydobywanym z ziemi, podczas gdy klasyczne czynniki są produkowane w skomplikowanych procesach przemysłowych.
Jego ślad węglowy jest nieporównywalny.

Przepisy unijne w zakresie klasycznych czynników chłodniczych, tzw F-gazów, świadomość ekologiczna i odpowiedzialność za środowisko spowodowały, że producenci pomp ciepła zaczęli tworzyć technologie ekologiczne, bezpieczne, wydajne i przyjazne użytkownikowi.

I taka jest pompa ciepła Daikin Altherma 4H.

Lećmy więc po kolei.

Technologia ekologiczna? – Tak.
Pompa na czynniku R290, ze znikomym ekwiwalentem CO2, produkowana w najnowocześniejszej fabryce pomp ciepła w Europie (inwestycja za 300 mln euro).
U nas w Polsce, w Ksawerowie pod Łodzią.
Z wykorzystaniem szeregu materiałów pochodzących z recyklingu.

Technologia bezpieczna? – Tak.
Daikin podszedł do tego bardzo rygorystycznie zapewniając najwyższe standardy w całym cyklu życia produktu. Pomijam sam proces produkcji w fabryce. Przez najbliższy rok, z uwagi na tajemnice know/how, producent nie przewiduje wizyt, takich jak ta w Pilźnie. Ale mam nadzieję, że zostanę zaproszony do fabryki w pierwszej turze i będe to mógł udokumentować.

Altherma 4H to hydrosplit, a więc rodzaj monobloku, pracujący tylko na wodzie (nie może pracować na glikolu).
Palny czynnik R290 znajduje się więc na zewnętrz, w agregacie. Jest go ok. 1 kg.
W jednostce zewnętrznej pompy ciepła, która opuszcza fabrykę, czynnik zamknięty jest w specjalnym zbiorniku na czas transportu i montażu.
Zbiornik odporny jest na uderzenia oraz upadek z wysokości nawet 10m.
Dopiero w procedurze pierwszego uruchomienia, zbiornik zostaje odblokowany, a czynnik trafia do układu chłodniczego.

Bezpiecznie przetransportowana pompa ciepła trafia do instalatora.
Ale nie takiego z przypadku, tylko instalatora z autoryzacją Daikin, wyposażonego w odpowiedni sprzęt, ubiór, narzędzia oraz zapoznanego z procedurami bezpieczeństwa podczas montażu.

Może też od razu trafić do certyfikowanego instalatora i partnera serwisowego StandByMe, który po montażu, odblokuje pompę ciepła i wykona pierwsze uruchomienie zgodnie z procedurami producenta oraz przekaże instalację klientowi końcowemu, przekazując mu między innymi, jakie elementy czuwają nad bezpieczną eksploatacją pompy ciepła.
I Tak:

Altherma 4H wyposażona jest w systemy detekcji potencjalnych nieszczelności i wycieków czynnika.
Zintegrowany w agregacie czujnik gazu R290 wykrywa potencjalne wycieki czynnika chłodniczego na zewnątrz . W przypadku wykrycia R290 czujnik automatycznie uruchamia wentylator z maksymalną prędkością, skutecznie wentylując obszar, aby zapobiec gromadzeniu się chmury łatwopalnego gazu. Samokontrolujący się czujnik systemu sprawdza szczelność conajmniej raz na godzinę, zapewniając ciągłą ochronę.

Rozdzielnica elektryczna jest szczelnie zabezpieczona.
Ponieważ R290 jest cięższy od powietrza, dodatkowo została ona umieszczona w górnej części urządzenia.

Czynnik R290 może wydostać się nie tylko na zewnątrz, ale i do instalacji.
Zastosowany w agregacie unikalny separator gazu usuwa 95% gazu z przewodów wodnych w przypadku wycieku.

Również w jednostce wewnętrznej zamontowany jest separator gazu wraz z czujnikiem gazu, sterujący dodatkowym zaworem odcinającym dopływ wody do jednostki wewnętrznej I wyłączającym pompę ciepła.
Dostanie się czynnika do budynku jest w zasadzie wykluczone.

Ponieważ Altherma 4H pracuje na wodzie, producent zadbał o kwestie ewentulanego zamarznięcia wymiennika płytowego w agregacie.
Chroni go nie tylko logika pracy (praca pompy obiegowej i grzałki), ale również wbudowane dwa zawory antyzamrożeniowe.

Technologia wydajna? – Tak.
Altherma 4H wystepuje w klasach mocy 6-8-10-12-14 kW

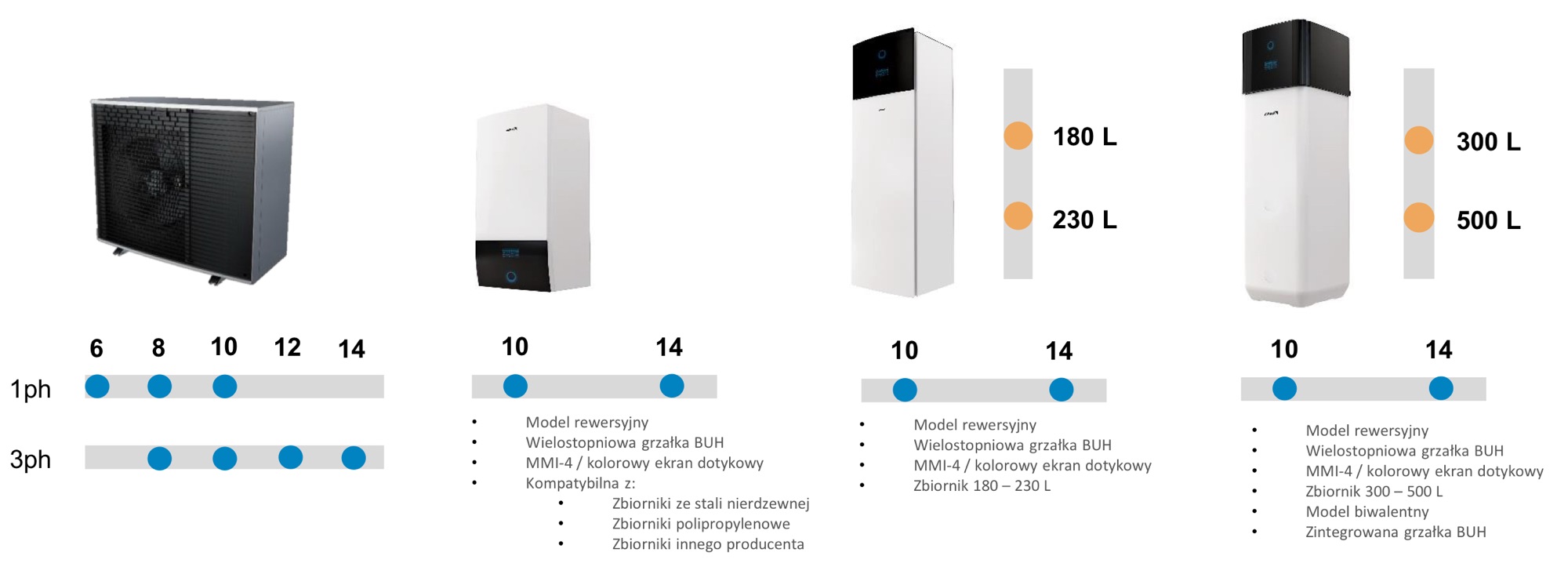

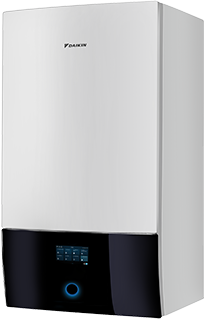

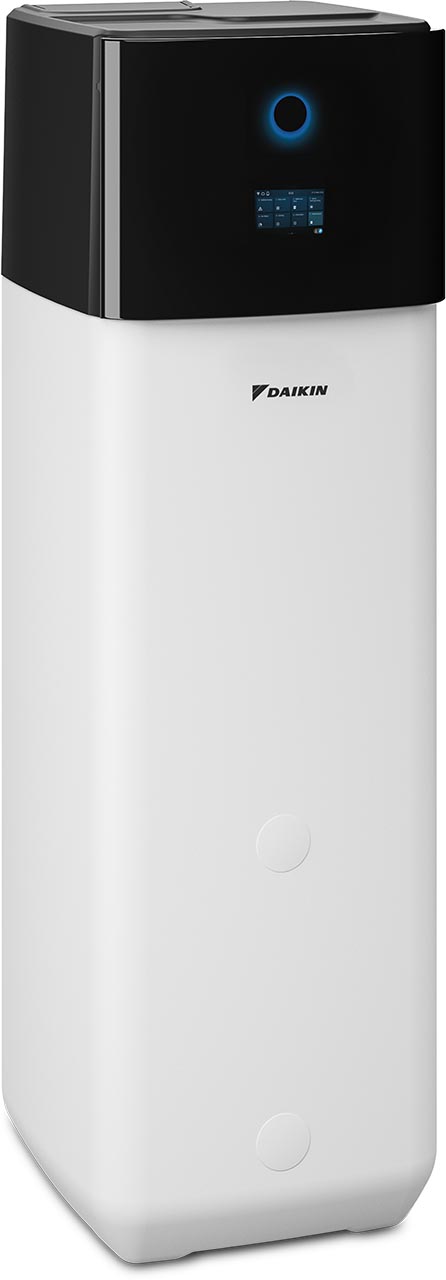

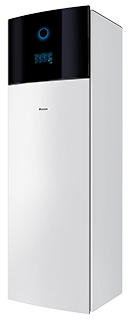

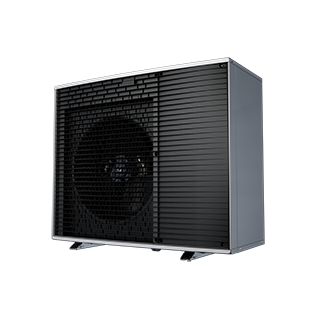

Do dyspozycji mamy 7 agregatów i 3 rodzaje jednostek wewnętrznych.
Wszystko na poniższym zdjęciu.

Altherma 4H dopasuje się do każdej kotłowni i potrzeb.

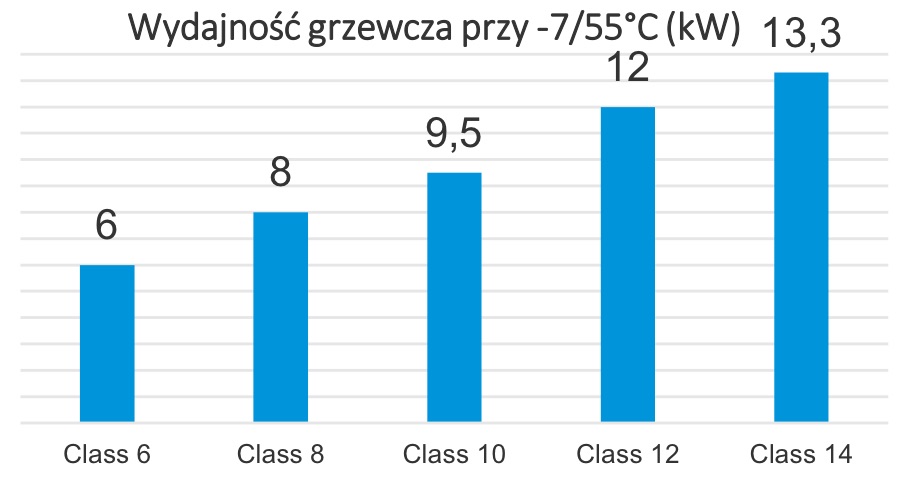

Nazwy klasy moc odpowiadają mocy grzewczej przy temperaturze -7 stopni i zasilaniu 55 stopni.

Ale na tym nie koniec.

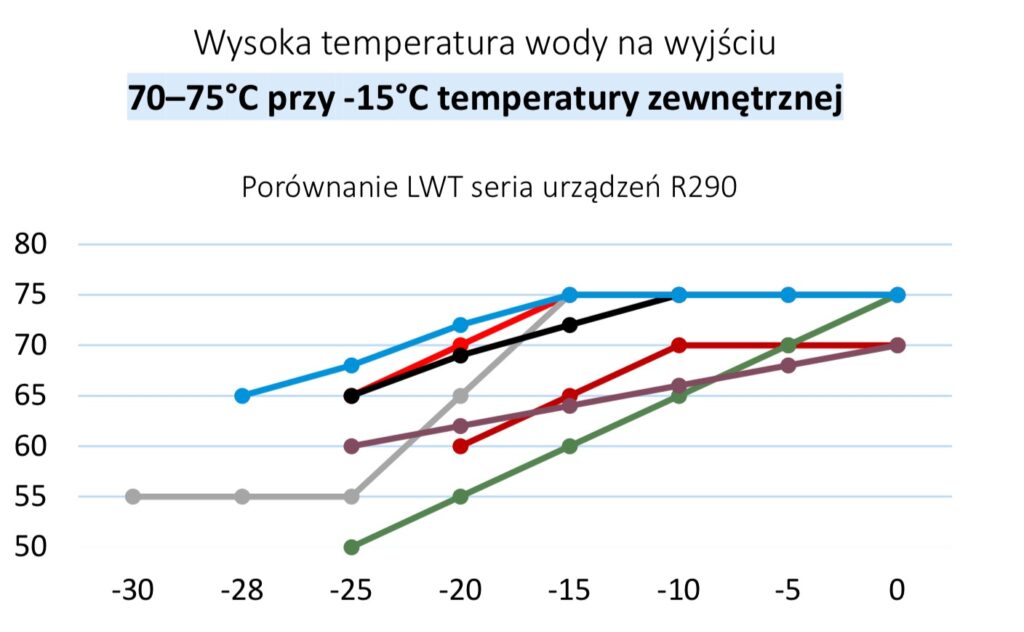

Przy -15 stopniach, potrafi uzyskać na zasilaniu 75 stopni.
Poniżej zamieszczam porównanie z 6-cioma wiodącymi na rynku producentami pomp ciepła.
Nazwy usunąłem. Daikin jest w swoim kolorze niebieskim.

No jest moc – nie da się ukryć.
A przy -28 stopniach (dolna granica pracy) – pompa osiąga na zasilaniu +65 stopni

Ale dobra pompa ciepła to nie tylko moc grzewcza i zasilanie.
Znaczenie ma sprawność, czyli koszt wytworzenia tej mocy grzewczej.
Altherma 4H, w całym typoszeregu jest w kasie A+++ dla zasilania 35 i 55 stopni.

W porównaniu z Althermą 3H HT procentowa sprawność sezonowa etaS dla klimatu umiarkowanego i zasilania 55 stopni wzrosła ze 140 do 159.
Przy podłogówce i zasilaniu 35 stopni – ze 186 do 203

Co wpłynęło na ten wzrost? Nie tylko czynnik R290, ale i technologia.

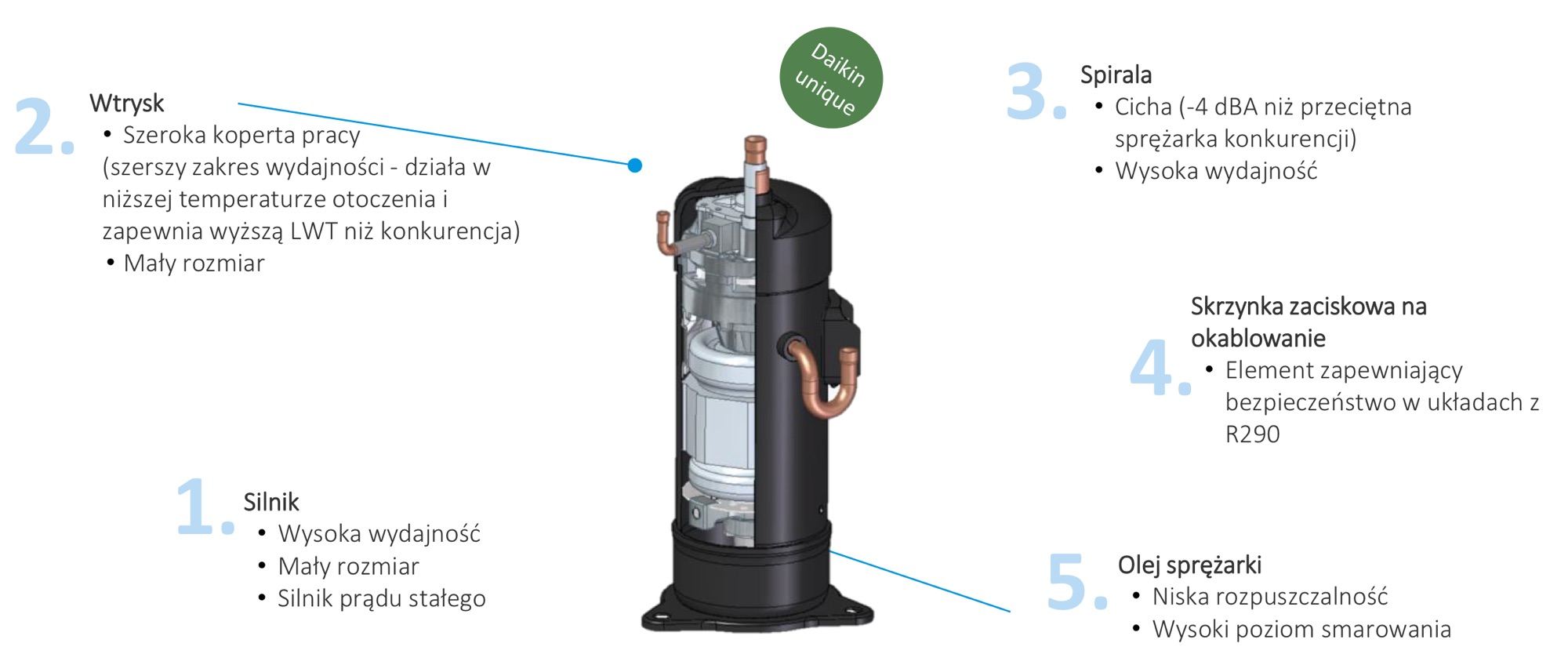

Daikin zastosował zupełnie nową sprężarkę scroll na R290 z głębszą modulacją mocy.

Typoszereg 3H HT mógł zejść z modulacją invertera do 37-40%
Nowa sprężarka schodzi do 30%
Większość dostępnych sprężarek scroll na rynku potrafi zejść góra do 45-50%.
Właśnie ta modulacja ma wpływ na sprawność sezonową.

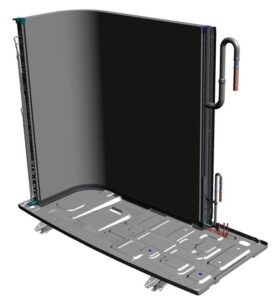

Kolejny element to mikrokanałowy wymienik ciepła MCHX
Dzięki jego konstrukcji, Altherma 4H może wyciągnąć więcej ciepła z powietrza zewnętrznego niż jej poprzedniczka, przy mniejszej ilości czynnika chłodniczego.
Dla przypomnienia – w Althermie 3H HT mamy ponad 4 kg czynnika R32.
To ten wymiennik ma wpływ na klasę energetyczną.

Kolejny element to nowy wentylator.
Przy mniejszej prędkości obrotowej, a tym samym mniejszym poborze energii, zapewnia wymagany przepływ powietrza i jest znacznie cichszy.

Już poprzednia generacja 3H HT była reklamowana jako bardzo cicha.
(Pamiętamy ten filmik na youtube z samochodem i kosiarką)

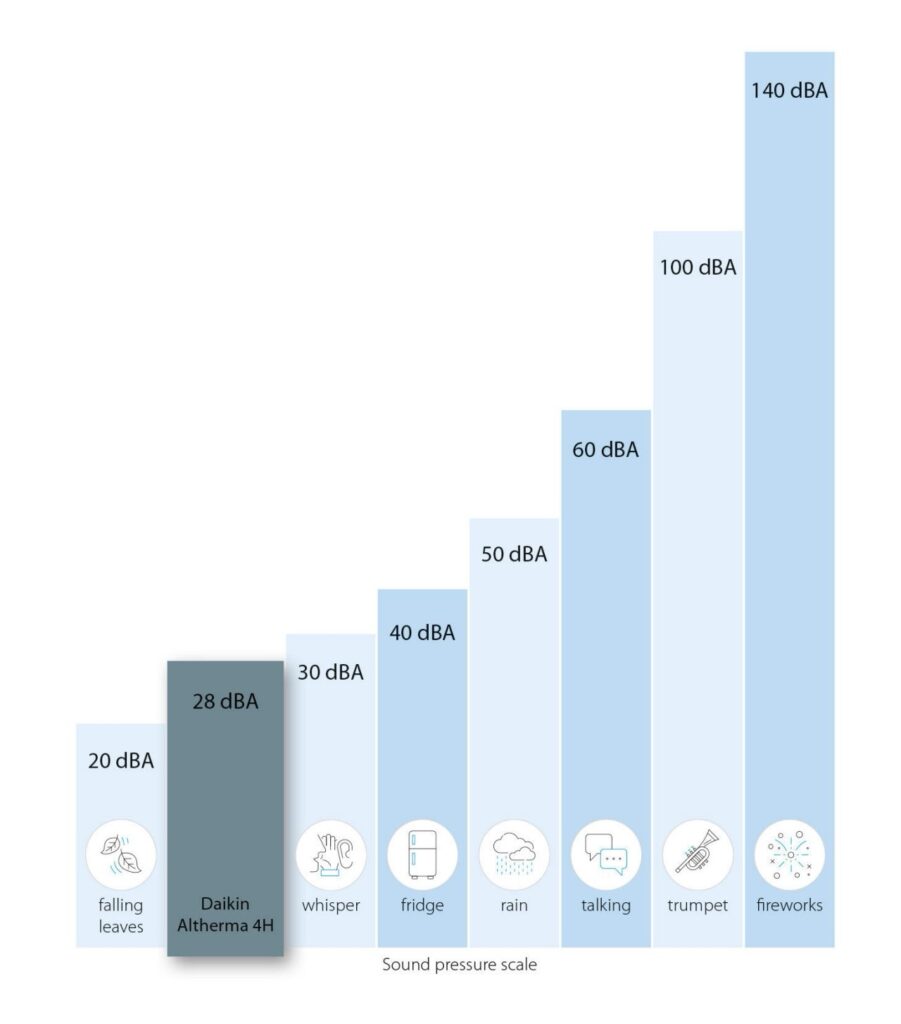

Specjalnie zaprojektowana obudowa dźwiękochłonna oraz nowo zaprojektowany żaluzjowy grill i wentylator pozwoliły osiągnąć bardzo niski poziom ciśnienia akustycznego wynoszący zaledwie 28 dBA (odległość 3 m).
Jest więc cichsza od szeptu, a głośniejsza od szumu opadających liści.

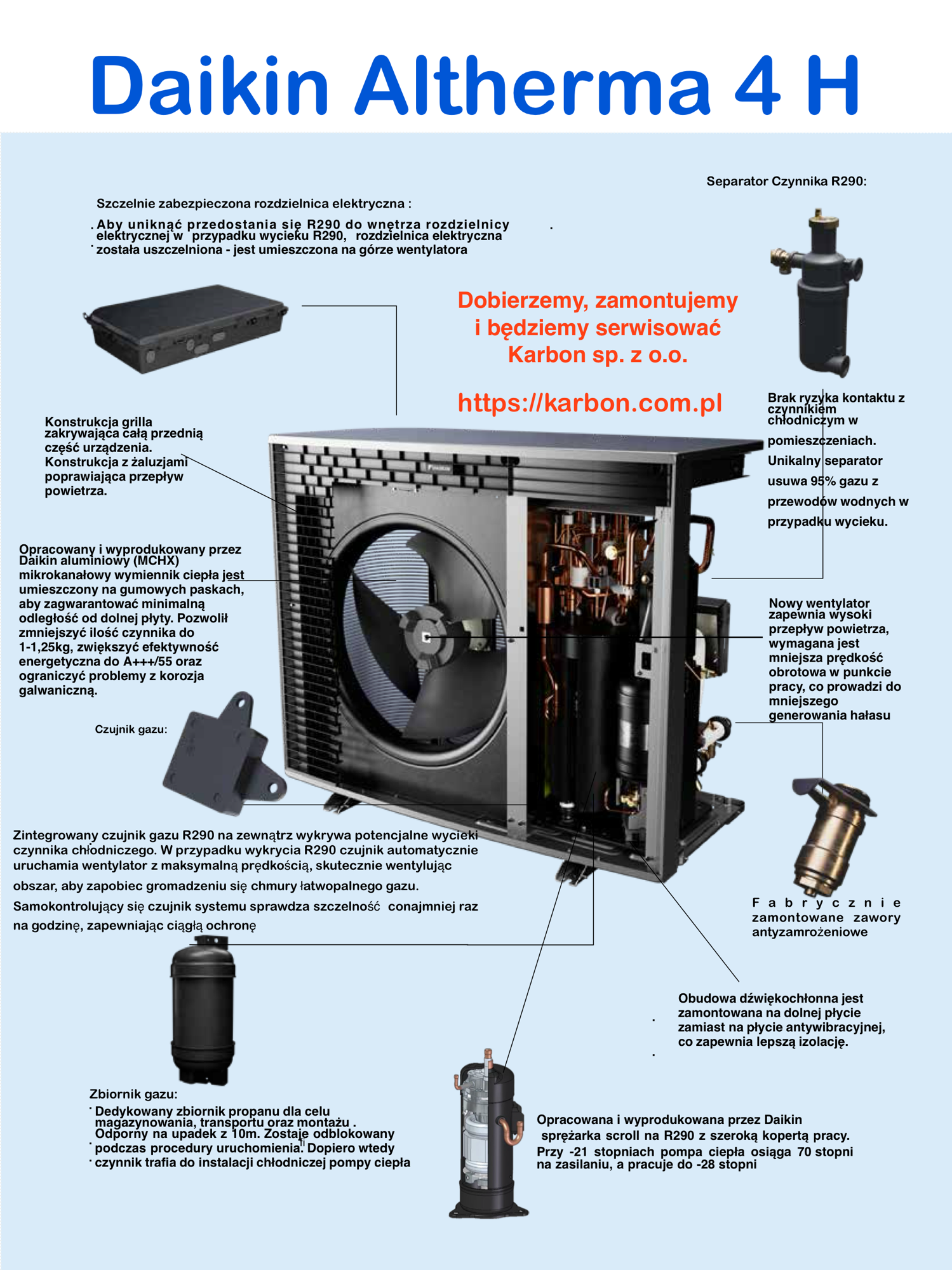

Elementy wpływające na bezpieczeństwo i wydajność zebrałem w jednej grafice

Za nami ekologia, bezpieczeństwo i wydajność.

Technologia przyjazna dla użytkownika? – Tak.
Tutaj mamy największe zmiany wizualne i nie tylko.

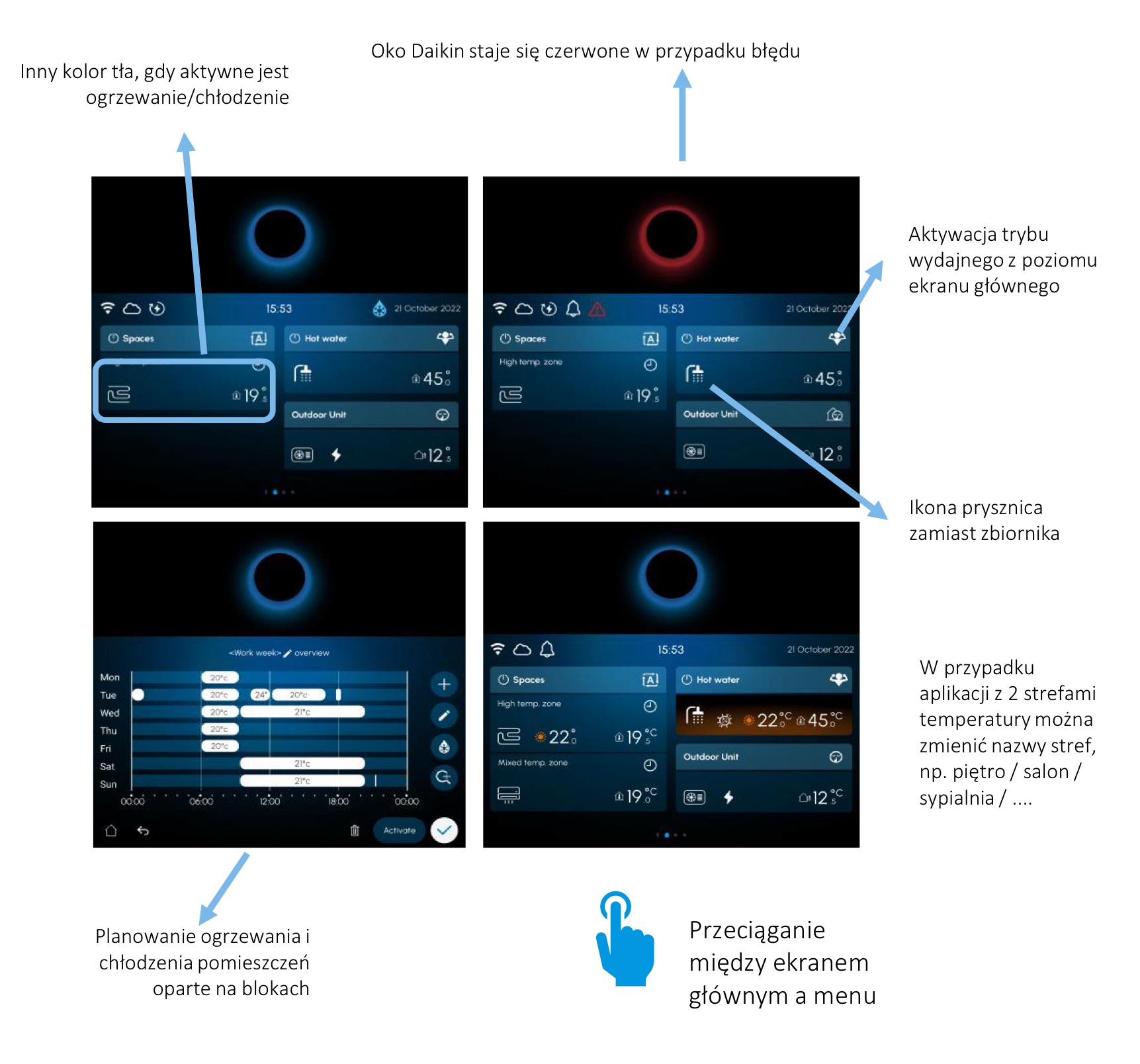

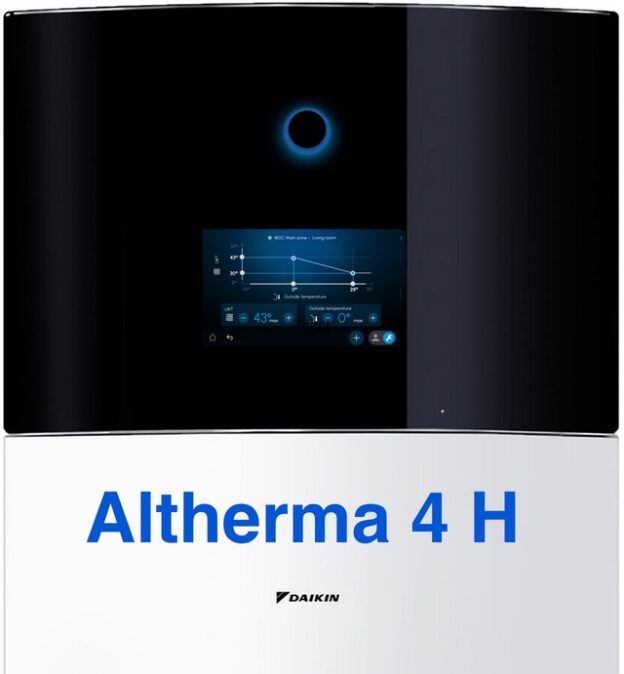

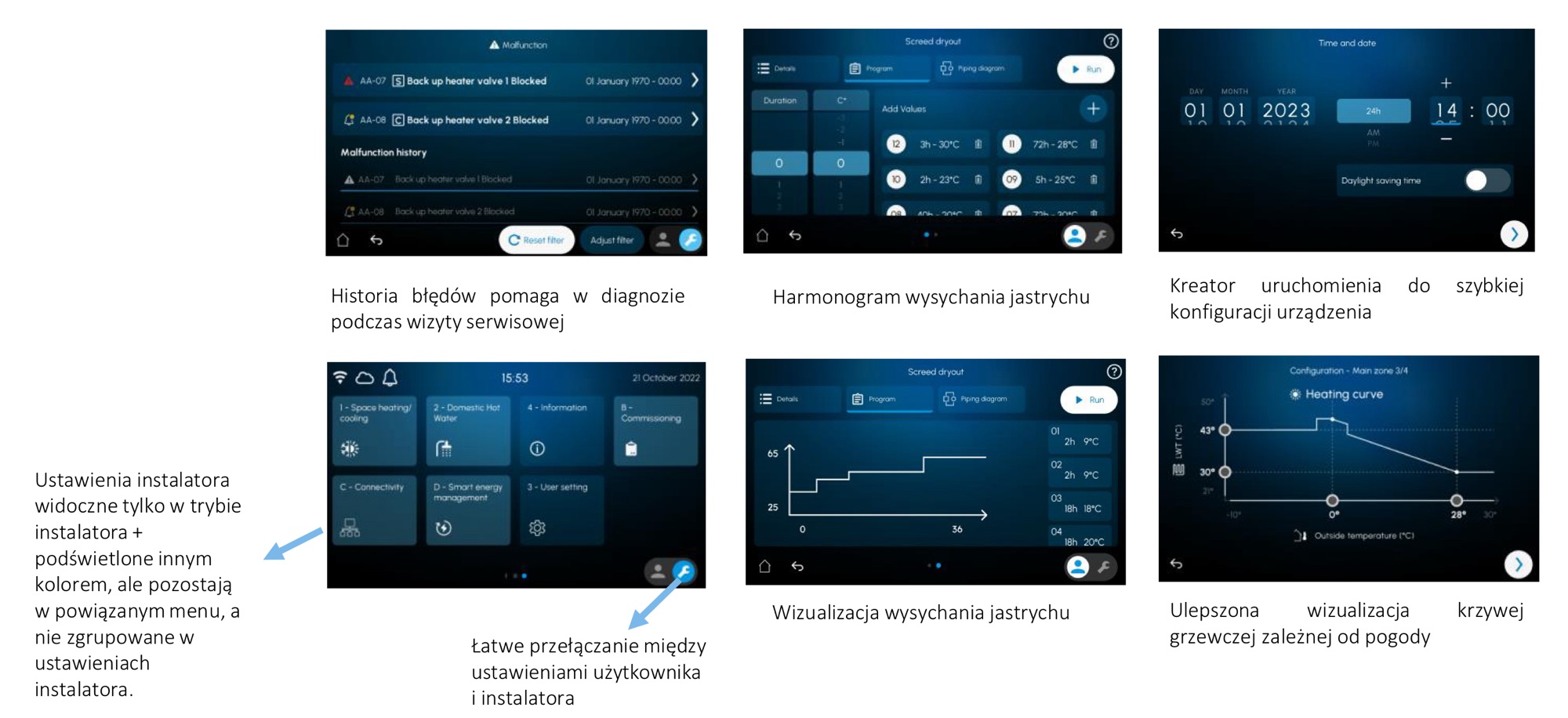

Wraz z Althermą 4H dostajemy zupełnie nowy, całkowicie przeprojektowany ekran dotykowy MMI4 (Man – to Machine – Interface), z 5 calowym wyświetlaczem.
Na razie załączam tylko zdjęcia z danych szkoleniowych.
Ale czekamy na pierwsze jednostki.

Mam nadzieję, że w najbliższych 2-3 tygodniach zrobimy dokładniejszy opis i jakiś film, a w czerwcu mamy już zaplanowane pierwsze montaże. Oczywiście zdamy z nich relację podobnie jak z Althermy 3H HT.

Zmiany dotyczą nie tylko użytkownika końcowego, ale i obsługi serwisowej.
Altherma 4H jest zgodna z DCS (Daikin Cold Service),tj. zdalnym monitorowaniem pracy.

I jeszcze jedna istotna wartość dla użytkowika końcowego. Zauważmy, że producent nie używa nazwy Altherma 4H HT, tylko Althema 4H.
To pompa uiwersalna. Równie dobrze radzi sobie z grzejnikami, jak i z podłogówką (Klasy A+++/A+++). No i z chłodzeniem.
W standardzie otrzymujemy model grzewczo-chłodzący, który podłączymy do klimakonwektorów lub wykorzystamy bez dodatkowych kosztów inwestycyjnych do chłodzenia podłogówką właśnie.
W innych pompach ciepła pducenta, do chłodzenia trzeba dopłacić.

Wystarczy tego chwalenia i samych plusów.
Jakieś minusy też muszą być.

Altherma 4H – to jest naprawdę kawał urządzenia.
Waży 220kg z kartonem (190kg sama jednostka). Zajmuje prawie 1m3.
Tego nie zamontuje Pan Kaziu ze szwagrem.
Tutaj trzeba 4 ludzi, wyposażonych w odpowiedni sprzęt i narzędzia – ma to wpływ na koszt montażu i cenę końcową.

Altherma 4H pracuje tylko na wodzie i wymaga dodatkowego, trzeciego zaworu odcinającego NC, montowanego przy hydroboksie.

Za wbudowane fabrycznie zawory antyzamrożeniowe i tak płacimy. Pamiętajmy jednak, że one chronią tylko pompę ciepła. W szczególnych przypadkach prowadzenia instalacji wodnej, może zajść konieczność zastosowania jeszcze dwóch dodatkowych zaworów.

Minimalny zład wody dla Althermy 4H jest większy niż w poprzedniej generacji, co powoduje zastosowanie nieco większego bufora lub w ogóle bufora, który w wielu instalacjach poprzedniczek był zbędny.

W starych, modernizowanych instalacjach grzejnikowych, których czystość pozostawia wiele do życzenia i które pracują w systemach otwartych – układ na glikolu jest często lepszym i jedynym rozwiązaniem.

Na to wszystko nakładają się ograniczenia związane z zachowaniem bezpiecznej strefy wokół urządzenia, tj. strefy bez otworów do pomieszczeń mieszkalnych takich jak, drzwi, okna, wejścia do piwnicy, zsypy, otwory wentylacyjne oraz bez potencjalnych źródeł zapłonu takich jak, gniazda elektryczne, wyłączniki, tablice, oświetlenie.

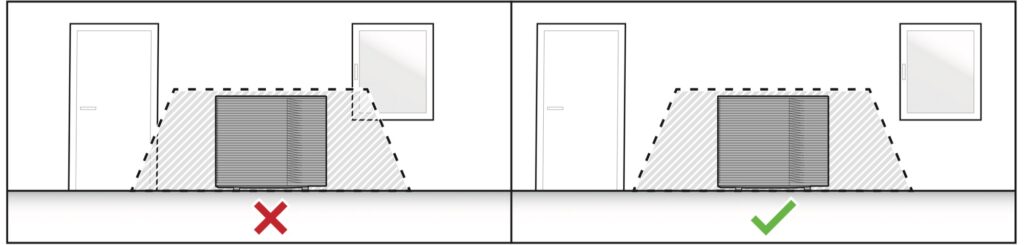

Przykład takiej strefy pokazany jest na poniższej grafice.

Wbrew pozorom, nie dla każdego budynku znajdziemy wolne od otworów ponad 3mb ściany, do wysokości prawie 1,5m.

Pamietajmy jednak, że ograniczenia montażowe dotyczą nie tyle Althermy 4H, ile w ogóle pomp ciepła na czynniku R290.

I ostatni minus – cena.

Nowa technologia, nowe rozwiązania, zabezpieczenia (safety first) i te niesamowite „amazing features”, jak w przypadku lidera smartfonów – one muszą kosztować i pompa nie jest tania.

Porównywanie jej ceny z wyprzedażą azjatyckich pomp z ostatniego roku, których i tak nikt nie chciał – nie mają sensu.
